再生铝在波纹板生产中的应用正逐渐成为建筑、交通、包装等行业的重要选择，其环保性、成本优势及性能特点使其成为传统原铝的理想替代材料。以下是再生铝在波纹板生产中的具体应用分析：

一、再生铝波纹板的优势

环保与可持续性

减碳减排：再生铝的能耗仅为原铝生产的5%，可减少95%的碳排放（每吨再生铝减排约9吨CO₂）。

循环经济：铝可无限次回收而不损失性能，符合欧盟《绿色新政》等法规要求。

成本效益

再生铝价格通常比原铝低10%-30%，降低波纹板生产成本。

减少废铝处理费用，提升产业链经济性。

性能适应性

通过合金调配（如添加Mg、Si），再生铝可达到与原铝相当的强度（抗拉强度150-300MPa）和耐腐蚀性。

二、再生铝波纹板的生产工艺

1. 原料预处理

废铝分选：采用磁选、涡电流分选等技术去除铁、塑料等杂质。

熔炼与精炼：

在720-760℃下熔炼，添加熔剂（如NaCl+KCl）去除氧化物。

通入氩气或氮气除氢（减少气孔）。

2. 合金调配

常用合金牌号：

3004/3105（建筑用波纹板）：含Mn、Mg，耐候性好。

5052（高强需求）：含2.5%Mg，适用于重型屋顶。

微量元素控制：限制Fe含量（≤0.5%）以避免脆性。

3. 轧制与成型

热轧：将再生铝锭轧至2-6mm厚板坯（温度450-500℃）。

冷轧：进一步减薄至0.3-1.2mm，提高表面光洁度。

波纹成型：通过辊压机（Roll Forming）加工成梯形、弧形等波纹形状（波长50-200mm，波高10-50mm）。

4. 表面处理

阳极氧化：形成10-20μm氧化层，提升耐腐蚀性（适用于户外建筑）。

涂层处理：

PVDF涂层：耐紫外线，寿命可达20年。

PE涂层：低成本，适用于室内包装用波纹板。

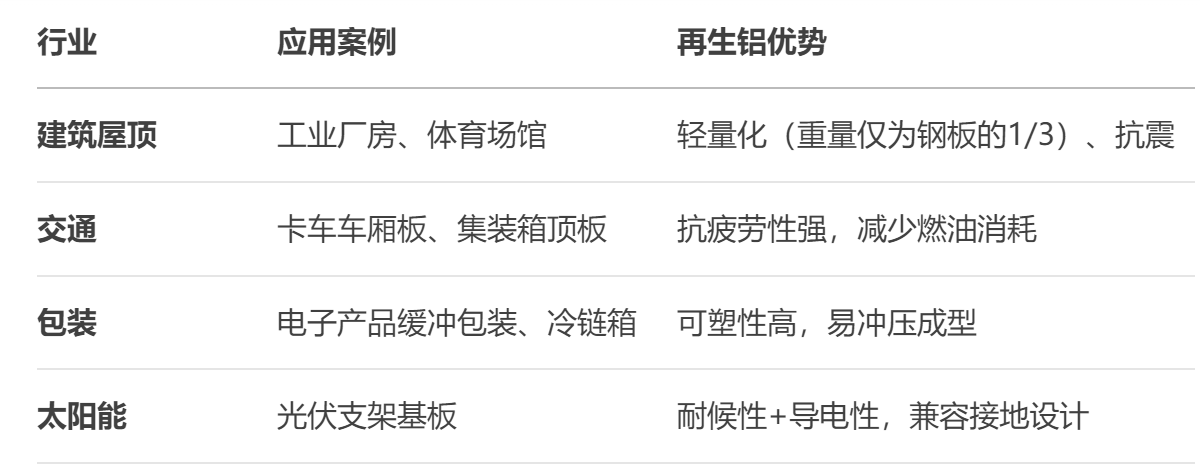

三、应用场景与案例

四、技术挑战与解决方案

杂质控制

问题：废铝中含Cu、Zn等易导致晶间腐蚀。

方案：采用激光诱导击穿光谱（LIBS）在线检测成分，动态调整熔炼工艺。

强度均匀性

问题：再生铝因成分波动可能导致局部强度不足。

方案：添加Al-Ti-B晶粒细化剂，提升组织均匀性。

表面缺陷

问题：废铝氧化皮残留影响涂层附着力。

方案：采用碱洗（NaOH溶液）+电解抛光预处理。

五、市场前景与发展趋势

政策驱动

我国《“十四五”循环经济发展规划》要求2025年再生铝产量占比达30%，推动波纹板行业应用。

欧盟《碳边境税》（CBAM）倒逼企业采用再生材料。

技术创新

短流程工艺：直接利用废铝屑冷压成型，减少熔炼能耗（如EcoTec工艺）。

数字化追溯：区块链技术记录再生铝来源，满足ESG认证需求。

高端化应用

航空级再生铝（如EnviroAlume™）用于高附加值波纹板，抗拉强度可达400MPa。

再生铝波纹板在环保、成本和性能上已具备大规模替代原铝的条件，尤其适合建筑屋顶、交通装备等领域。未来随着分选技术的进步和短流程工艺的普及，其市场渗透率将进一步提升。生产企业需重点关注杂质控制、合金优化和表面处理，以应对高端应用需求。
